Die Maplight ist ABEILLONvon militärische Leselampe. Sie wurde in Frankreich für die Cockpit- und Bedienfeldbeleuchtung in anspruchsvollsten Umgebungen entwickelt – in Marine-, Luftfahrt- und gepanzerten Landfahrzeugen. Dank ihrer Konstruktion mit unserer bewährten , halbstarren, flexiblen Halterungbietet die Maplight präzise räumliche Positionierung, mechanische Robustheit und eine benutzerfreundliche Bedienung.
Die Leselampe Maplight erfüllt wichtige Militärstandards ( MIL-STD-810H, MIL-STD-461G, MIL-STD-1275 D/E, MIL-STD-464C ) und ist in zwei Architekturen sowie mehreren modularen Konfigurationen erhältlich , die jeweils unten durch ein interaktives 3D-Modell veranschaulicht werden.

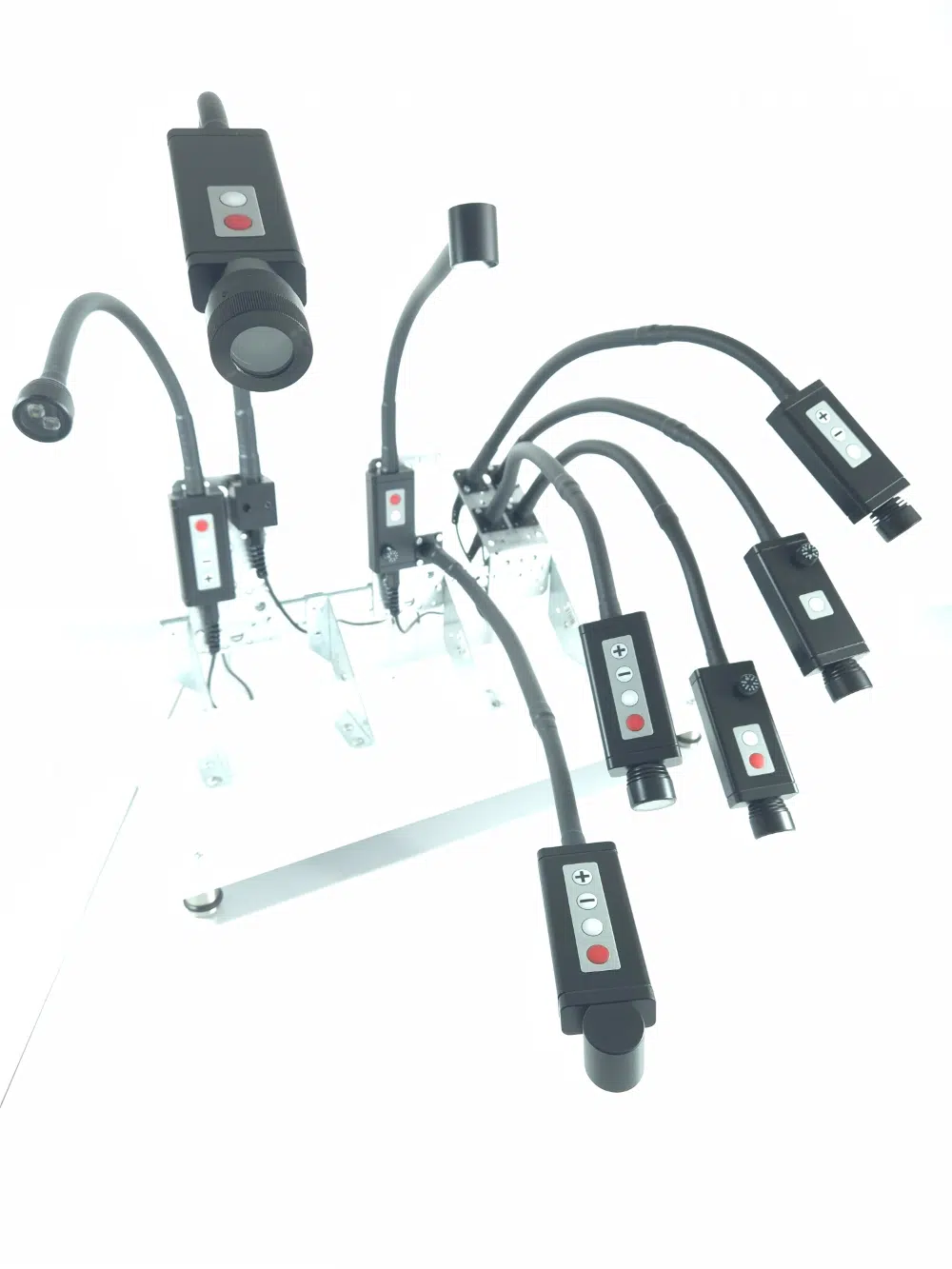

Die Maplight-Serie AB-ML-07/2024 ist ABEILLONneueste Leselampenreihe und basiert auf über 15 Jahren Erfahrung in der Herstellung von Kartentischlampen und für Schalttafeln im Verteidigungsbereich. Ihr modulares Design deckt ein breites Spektrum an Funktionen, Montageschnittstellen und Steuerungslogiken ab und ermöglicht gleichzeitig den Austausch von Einheiten vor Ort für eine vereinfachte Wartung.
Jede Kartenleuchte kombiniert ein LED-Modul der neuesten Generation (weißes Licht, 5700 K, optional mit roter, blauer oder grüner Sekundärfarbe für eine nachtsichtfreundliche Cockpitbeleuchtung), eine elektronische Steuereinheit (mit Drucktasten, Potentiometer oder mechanischer Filterdimmung) und einen halbstarren, flexiblen Schwanenhals, der eine freie Positionierung in alle Richtungen ermöglicht. Eine Abschaltfunktion kann von einer zentralen Steuereinheit aus aktiviert werden, um die weiße Beleuchtung zu unterbrechen und in Krisensituationen farbiges Licht zu erzwingen.
Die Leselampe Maplight basiert auf zwei Grundarchitekturen, je nachdem, ob die Steuereinheit in der Nähe des Lampenkopfes oder in der Nähe der Bedienfeld-Montageschnittstelle angebracht ist.
Die Bedieneinheit (BC) und der Lampenkopf (T) sind gemeinsam am Ende der flexiblen Halterung montiert und lassen sich beide mit der Hand des Bedieners bewegen. Ideal für die freie Positionierung der Cockpitbeleuchtung. Gesamtlänge der Lampe: 723 mm.
Die Steuereinheit (BC) ist an der Montagefläche des Bedienfelds befestigt, lediglich der Lampenkopf (T) ist am Ende des flexiblen Kabels montiert. Gesamtlänge der Lampe: 597 mm.
Jede der folgenden Karten zeigt eine Maplight-Konfiguration in 3D. Drehen Sie das militärische Leselampenmodell mit der Maus oder dem Finger und verwenden Sie den Schalter „Gerade/Gebogen“ oben links in jeder Ansicht, um zwischen der anfänglichen geraden Position und einer typischen, im Gebrauch gebogenen Position der flexiblen Halterung umzuschalten.
Die Kartenleuchte bietet fünf mechanische Montageschnittstellen für die Integration in jedes Bedienfeld, jede Konsole oder jedes Fahrzeug. Die Kontaktflächen zwischen Lampe und Bedienfeld müssen unlackiert und leitfähig sein, um eine elektrische Masseverbindung zu gewährleisten.
Leistungsdaten der militärischen Leselampe Maplight aus der technischen Dokumentation Nr. 17224 (Version 29.05.2026). Kundenspezifische Werte sind auf Anfrage erhältlich – Mindestbestellmengen sind abhängig von der gewählten Konfiguration.
| Strom & Elektrizität | |
| Kundenspannungsversorgung | 12 bis 33 VDC (28 VDC nominal) |
|---|---|
| Leistungsaufnahme bei 24 V | < 12 W |
| Eingangsüberspannungs-Verpolungsschutz | NEIN |
| Elektrische Erdungskontinuität | MIL-STD-464 C |
| Spannungsspitzen und -überspannungen | MIL-STD-1275 D · MIL-STD-1275 E |
| Elektromagnetische Störungen (EMI) | MIL-STD-461 G |
| Beleuchtungsleistung | |
| Lichtquelle | LEDs |
| Primäre Beleuchtungsfarbe | Weiß |
| Sekundärbeleuchtungsfarbe | Rot, Blau oder Grün |
| Farbtemperatur von weißem Licht | 5700 °K |
| Leuchtdichte des weißen Lichtzentrums (bei 500 mm) | 1200 Lux in der Mitte · 250 Lux in 180 mm Abstand von der Mitte |
| Weißlichtstrahlwinkel (FWHM) | 80° (LED) · 35° (Linse) |
| Dimmen | Elektronische oder mechanische Steuerung |
| Blackout-Funktion | Ja (Fernsteuerung) |
| Mechanische und umweltbezogene | |
| Kartenleuchte Länge (Standard) | 600 – 750 mm |
| Gewicht | 1,00 kg max |
| Farbe des Außengehäuses | Schwarz |
| Befestigungssystem | 5 mechanische Schnittstellen – IM1 bis IM5 |
| Betriebstemperaturbereich | -40 °C bis +85 °C |
| Mechanischer Stoß und zufällige Vibrationen | MIL-STD-810 H |
| Wasser- und Staubbeständigkeit | MIL-STD-810 H |
| Feuerwiderstand (M0 / M1 / M2 / M3) | M1 |
| Zuverlässigkeit & Zertifizierungen | |
| Zuverlässigkeit | 20.000 Stunden |
| Photobiologische Sicherheit | IEC 62471 — RG2 |
| CE-Zertifizierung | Im Gange |
| RoHS & REACH | Ja |
| Qualitätsmanagement | ISO 9001:2015 |
| NATO-Lieferantencode | F9963 |
| Herstellungsland | Frankreich (Emerainville, Île-de-France) |
Die militärische Leselampe Maplight wird im gesamten Spektrum der Verteidigungseinsatzumgebungen eingesetzt, in denen eine zuverlässige, blendfreie und MIL-STD-konforme Beleuchtung von entscheidender Bedeutung ist.
Cockpitbeleuchtung für Militärflugzeuge und Hubschrauber – Instrumententafeln, Kartenlesegeräte, Navigationsprotokolle. Kompakte Bauform und rote Sekundärfarbe (/B/G) erhalten die Nachtsicht des Piloten.
Die Beleuchtung der Bedienfelder an festen und mobilen Kommandozentralen erfordert eine anpassbare Arbeitsplatzbeleuchtung während längerer Bedienerschichten.
Marinekommandostellen, Kartenräume und Navigationstische auf Überwasserschiffen und U-Booten, wo EMV-Konformität und Zuverlässigkeit von entscheidender Bedeutung sind.
Kartenlesen in gepanzerten Mannschaftstransportwagen und Führungsfahrzeugen, wobei der rote Modus (/B/G) der Kartenleuchte die Nachtsicht während des Einsatzes erhält.
Benötigen Sie eine spezielle Maplight-Architektur, Spannung, Steuerlogik oder mechanische Schnittstelle? ABEILLON entwickelt seit über 70 Jahren maßgeschneiderte, flexible Trägerlösungen für die Verteidigungsindustrie – in Frankreich und international. Kontaktieren Sie unser Ingenieurteam , um Ihre Anforderungen an die Cockpitbeleuchtung oder die Integration der Bedienfeldbeleuchtung zu besprechen.
(/B/G) = (/Blue/Green)
